升降式止回阀、旋启式止回阀与蝶式止回阀有何区别

止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。市场常用的止回阀以德国沃德WODE品牌止回阀为例，有升降式止回阀、旋启式止回阀与蝶式止回阀几种，但是这几种止回阀有什么区别呢，就此沃德阀门公司简单介绍如下：

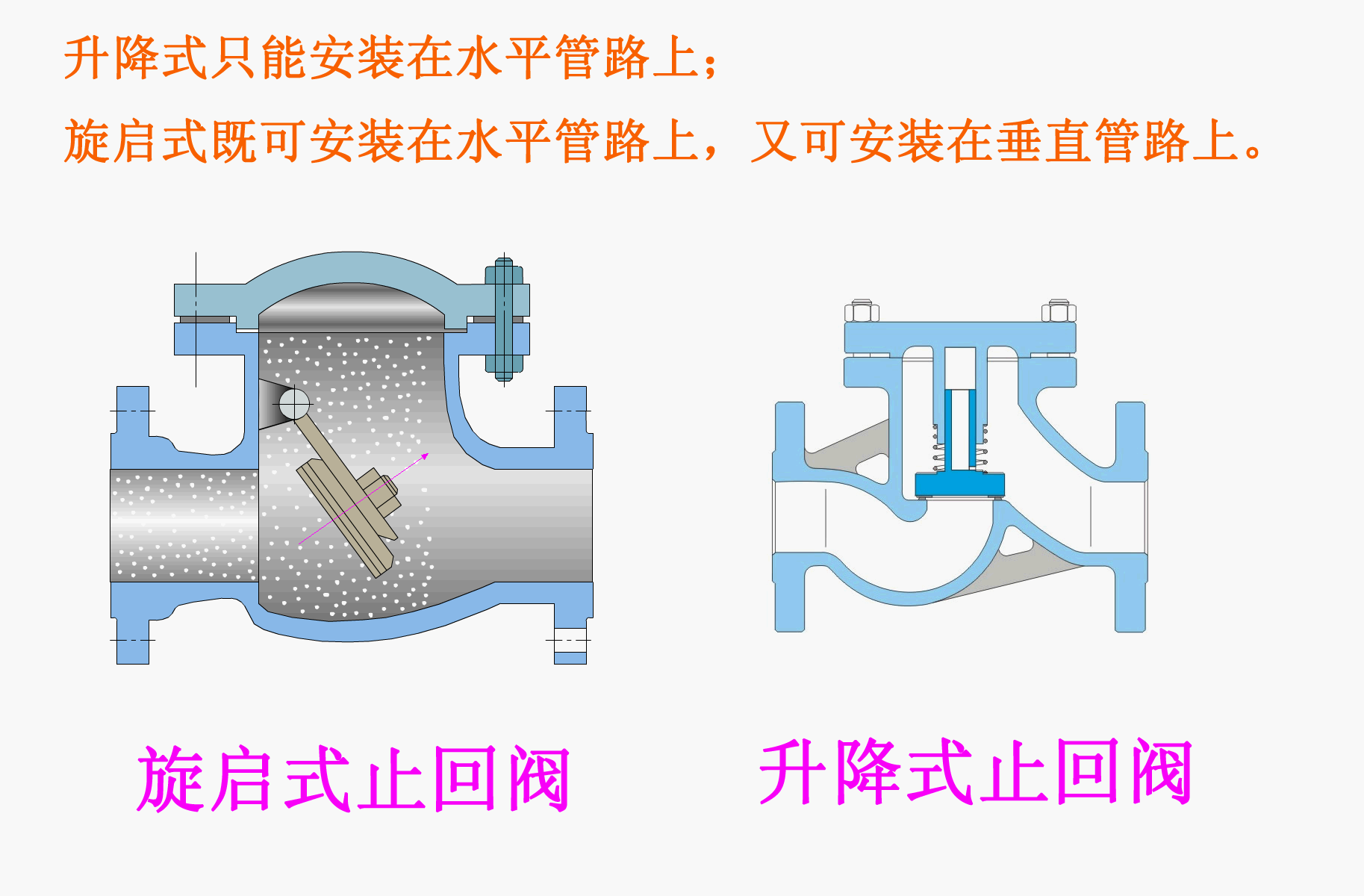

升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。

旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

蝶式止回阀：蝶式止回阀与蝶阀结构相似，主要区别在于：蝶阀作为截断阀必须由外力驱动，而蝶式止回阀是自动阀，不需要驱动机构。当介质停止流动或倒流时，蝶板靠自身重量和倒流介质作用而旋转至阀座上。这种止回阀水平管和立管上都能用，通常是对夹式安装的。两片阀瓣在流体压力的作用下，克服弹簧力绕着销轴转动，打开的状态有点像">"号。阀的进出口要留些许直管段，因为阀瓣必须有一定的旋转空间。
