动态平衡阀和静态平衡阀的结构原理区别

平衡阀是一种特殊功能的阀门，有定量的测量功能和调节功能，系统调试时，调试人员通过与专用智能仪表人机对话，对平衡阀进行调整，即可实现系统的水力平衡。

以沃德WODE阀门品牌的平衡阀为例：可分为三种类型：静态平衡阀、动态平衡阀及压差无关型平衡阀。静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），调整阀门的Kv（阀门流通能力）来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，消除系统中阻力不平衡的现象，从而能够将新的水量按照设计计算的比例平衡分配动态平衡阀分为流量（流量动态控制阀）和压差（自力式压差控制阀）控制两种，根据实际需求选用。

动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。其和静态区别在于：静态平衡阀（也叫数字锁定平衡阀）需要通过专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，但是每次改动都需要通过仪表对阀进行再锁定，动态的是自力的不用这么麻烦的，依靠管网中被调介质自身的压力变化进行自动恒定流量，静态的在工程造价上要略微便宜些。

　　动态平衡阀的工作原理：通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到控制流量的目的。

　　动态平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水管上。

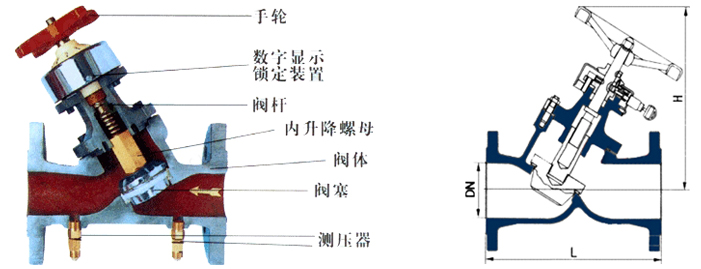

　　静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，用于解决管路设计中存在的支路压差平衡问题。

　　静态平衡阀的工作原理是：通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

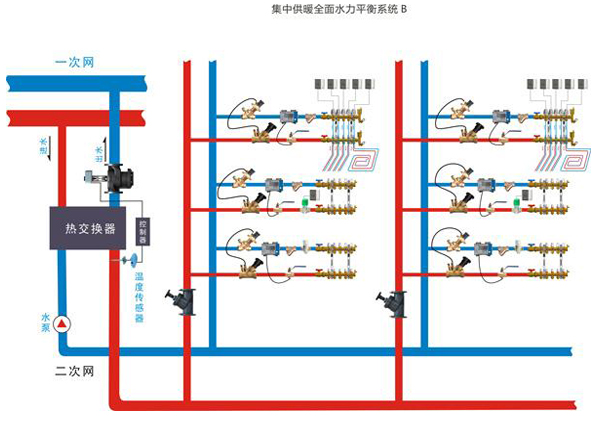

静态平衡阀既可安装在供水管上，也可以安装在回水管上，一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。

　　无论静态平衡阀或动态平衡阀，自身都是阻抗元件，尤其是动态平衡阀，要求系统在选配水泵时必须考虑该平衡阀引起的附加扬程。
