整体式双向压硬密封蝶阀

沃德WODE公司的整体式双向压硬密封蝶阀，蝶板密封圈不采用机械夹固的方法，而是采用在蝶板上堆焊不同的合金材料，通过高精度机床加工而成，承受正向与反向介质压力密封“零”泄漏的蝶阀。并采用了“斜置椭圆蝶板径向动平衡密封系统”可靠地实现了蝶阀密封零泄漏、彻底解决了蝶阀跑漏的现象。

整体式双向压硬密封蝶阀

整体式双向压硬密封蝶阀适用范围：

    整体式双向压硬密封蝶阀适用于高、中、低压，高温、低温的管路中作闭路密封装置、节流装置和调节装置。双偏心单向金属密封蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。

整体式双向压硬密封蝶阀结构特点：

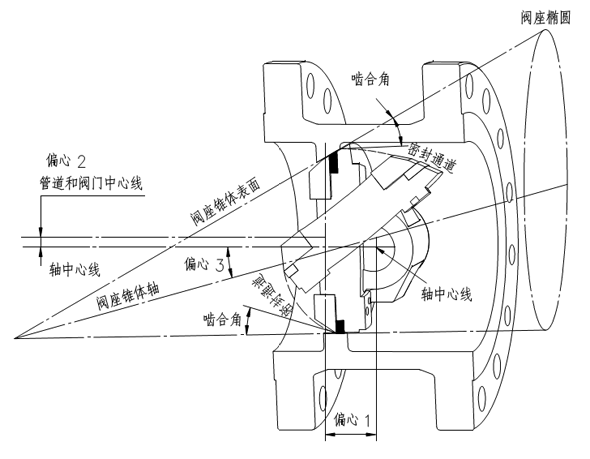

1、蝶阀为双向承压，双向金属密封，承受正向与反向介质压力密封“零”泄漏的蝶阀，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密封面不易损坏，提高阀门的使用寿命。

2、操作扭矩较小，转90度启闭，轻便迅速。

3、耐压、耐磨、耐高温，并可通过不同的材料组合获得好的腐蚀性能。

4、流阻小，具有良好的水力特性，流量特性近似倾斜直线 ，节能效果好。

5、密封可靠，启闭寿命长。

6、阀板采用符合流体力学性能的双平板桁架式多流道设计。

整体式双向压硬密封蝶阀主要参数

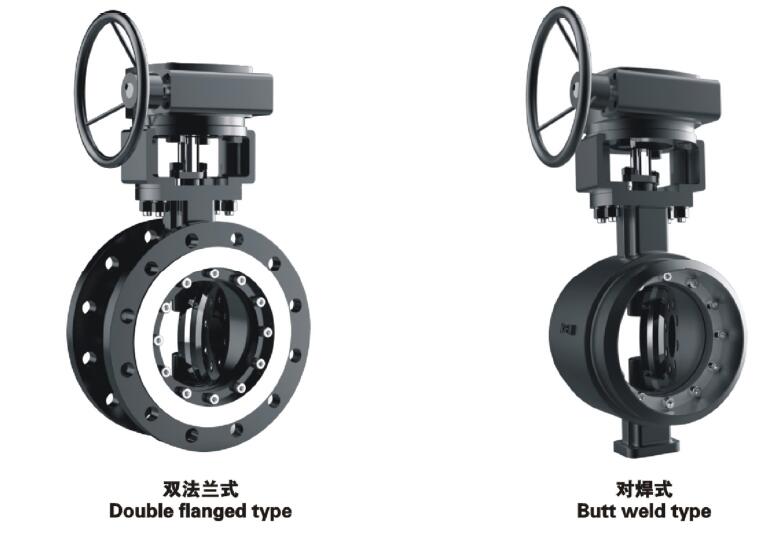

连接形式	对夹连接	对焊连接	法兰连接	凸耳连接
公称通径(mm)	DN50～1400
公称压力(MPa)	0.25～10
阀门材料	WCB、A105、不锈钢等
适用介质	水、水蒸气、空气、油、电力介质
适用温度(℃)	-29～650
设计制造	GB/T 12238、JB/T 8527
结构长度	GB/T 12221
连接法兰	JB/T 74、GB/T 9113
压力试验	GB/T 13927

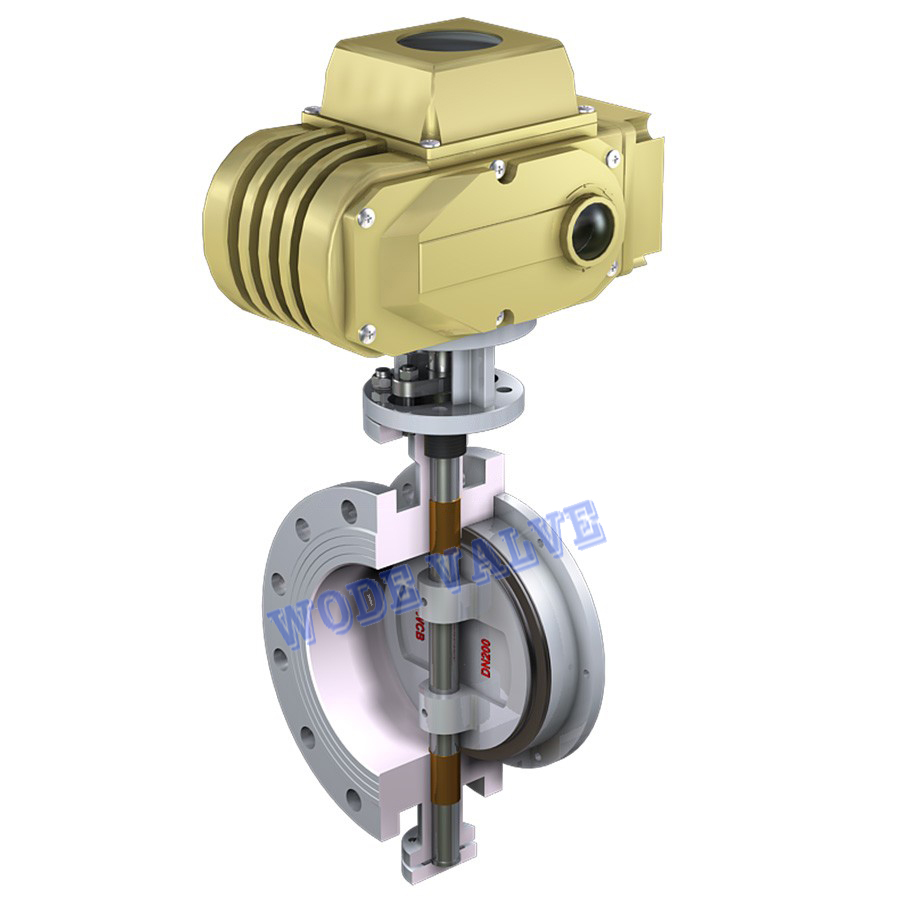

传动方式	手动、蜗轮传动、气动、电动、液动等
