进口调节阀的基本原理介绍
一、调节阀的基础知识与工作原理：
调节阀用于调节介质的流量、压力和液位。根据调节部位的信号，自动控制阀门的开度，从而达到对介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀、自力式调节阀等。本节主要介绍电动调节阀和气动调节阀两种。调节阀由电动执行机构或气动执行机构和调节阀阀体两部分组成。调节阀通常分为直通单座式和直通双座式两种，后者具有流通能力大和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。调节阀类包括节流阀和减压阀，其作用是调节介质的压力、流量等叁数。调节阀根据结构分为九个大类：单座调节阀;双座调节阀;套筒调节阀;角形调节阀;三通调节阀;隔膜阀;蝶阀;球阀;偏心旋转阀。前6种为直行程，后三种为角行程。调节阀、用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
二、调节阀的种类：
①调节阀按行程特点可分为：直行程和角行程。直行程包括：单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀;角行程包括：蝶阀、球阀、偏心旋转阀、全功能超轻型调节阀。
②调节阀按驱动方式可分为：气动调节阀、电动调节阀和液动调节阀，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等)压力为动力的电液动调节阀;
③按调节形式可分为：调节型、切断型、调节切断型;
④按流量特性可分为：线性、等百分比、抛物线、快开。
⑤按用途和作用分类：
a.两位阀：主要用于关闭或接通介质;
b.调节阀：主要用于调节系统。选阀时，需要确定调节阀的流量特性;
c.分流阀：用于分配或混合介质;
d.切断阀：通常指泄漏率小于十万分之一的阀。
⑥按主要参数分类：
a、按压力分类
(1)真空阀：工作压力低于标准大气压;
(2)低压阀：公称压力PN≤1.6MPa;
(3)中压阀：PN2.5～6.4MPa;
(4)高压阀：PNl0.0～80.OMPa，通常为PN22、PN32;
(5)超高压阀：PN≥IOOMPa。
b、按介质工作温度分类
(1)高温阀：t>450℃;
(2)中温阀：220℃≤t≤450℃;
(3)常温阀：-40℃≤t≤220℃;④低温阀：-200℃≤t≤-40℃。

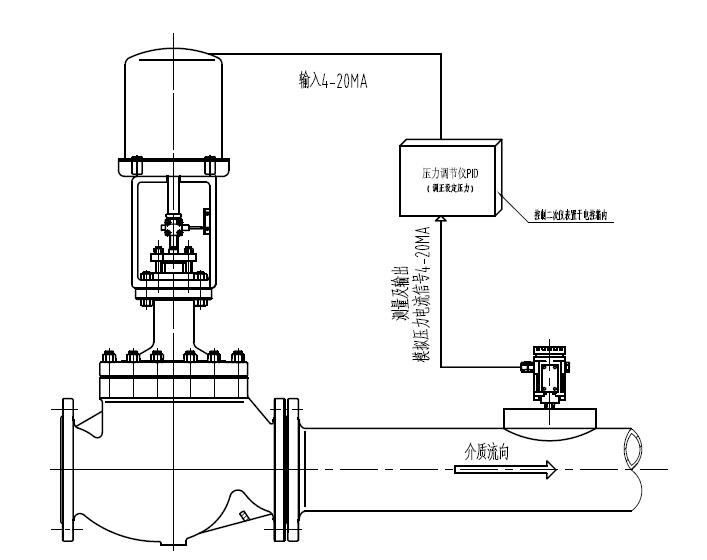

综上所述，以国际知名调节阀品牌，德国沃德WODE为例， 进口电动调节阀、气动调节阀可根据压力变送器、温度变送器、流量变送器等仪表传达的4-20MA或0-10V信号，接收并根据信号源的大小驱动阀杆、阀芯产生位移。进行连续调节，已达到自动控制阀后的压力、温度、流量。
