管道直径、流量、流速、压力之间的关系

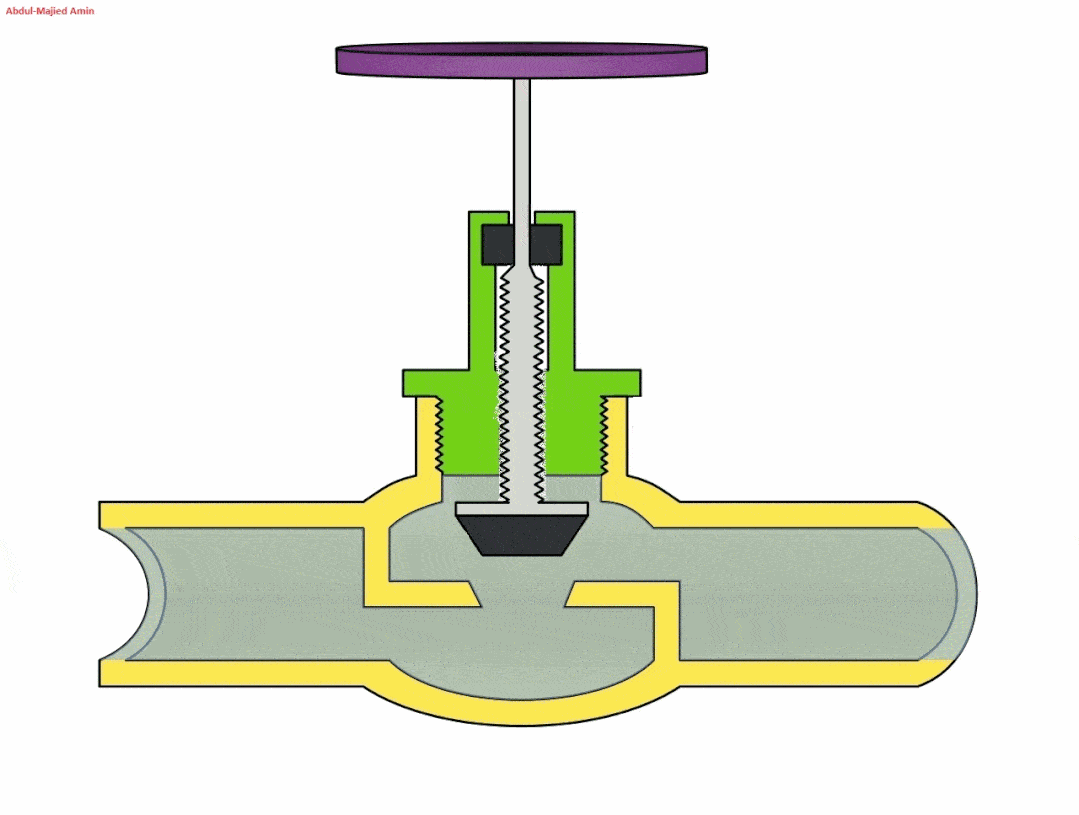

阀门是管路流体输送系统中控制部件，用来改变通路断面和介质流动方向，具有导流、截止、节流、止回、分流或溢流卸压等功能。用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多， 阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等各种类型流体地流动。那么阀门的里的管道直径、流量、流速、压力之间有什么关系呢？该文中详细介绍。

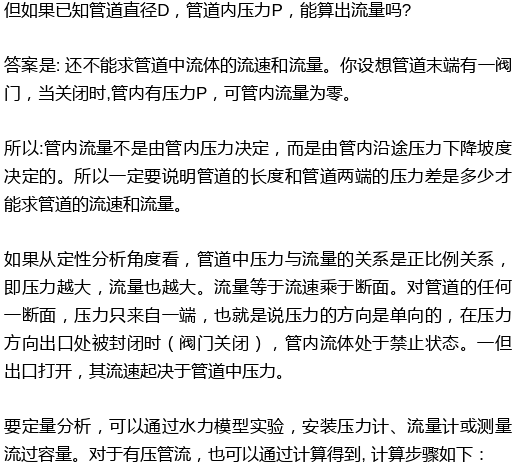

首先 流量=流速×管道内径×管道内径×π÷4; 所以流量和流速基本上知道一个就能算出另一个参数.



1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻s=0.001736/d^5.3  或用s=10.3n2/d^5.33计算，或查有关表格；

2、确定管道两端的作用水头差H=P/(ρg)，如果有水平落差h(指管道起端比末端高出h)，则H=P/(ρg)+h

式中：H:以m为单位；

           P:为管道两端的压强差(不是某一断面的压强），P以Pa为单位；

3、计算流量Q：Q = (H/sL)^(1/2)

4、流速V=4Q/(3.1416 * d^2)

式中：Q —— 流量，以m^3/s为单位；

             H —— 管道起端与末端的水头差，以m为单位；

             L —— 管道起端至末端的长度，以 m为单位。
