调节阀阀内组件如何选择合适的材料

调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由电动执行机构或者气动执行机构和阀门组成。

阀内组件材料一般用 SUS304、SUS316不锈钢，有时根据流体情况，要进行硬化处理。比如用在高温高压的场合、冲刷频率高和介质带有颗粒状的场合等。沃德阀门就此介绍以下几种硬化处理方式：

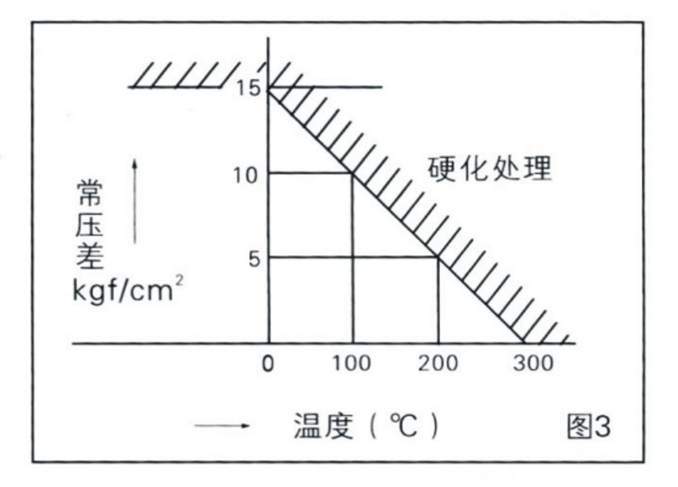

　　不用说，控制空化液体和含有固体颗粒的流体，不定要进行硬化处理，对于一般的常温、常压差流体也要参照图3进行硬化处理。

有时根据常压差•常温范围判断可以不做硬化处理，但是，要是阀长期在苛刻条件下工作，或者阀座要求精度高、泄漏小，也应考虑硬化处理。硬化处理有如下几种方法：

　　1.热处理

　　SCS24(17Cr-4Ni析出硬化不锈钢)

　　当笼式阀阀体为碳钢或Cr- Mo钢时，标准的阀内组件材料是SCS24，它的耐腐蚀性与SCS13相似。(标准温度范围-40‐+425t) )

　SCS440C (17 Cr高碳不锈钢)

　　本材料用于100C以上的热水或湿蒸气场合，是一种优良的耐汽蚀材料，但其耐腐蚀性比SUS304差、用一腐蚀性流体时，表面要司太莱堆焊。(标准温度范围-40〜+5301)

　　2.堆焊硬化层

　　司太莱堆焊(主要成分Co、Cr、W)是一种常用的硬化处理方法，具有优良的耐腐蚀性能。

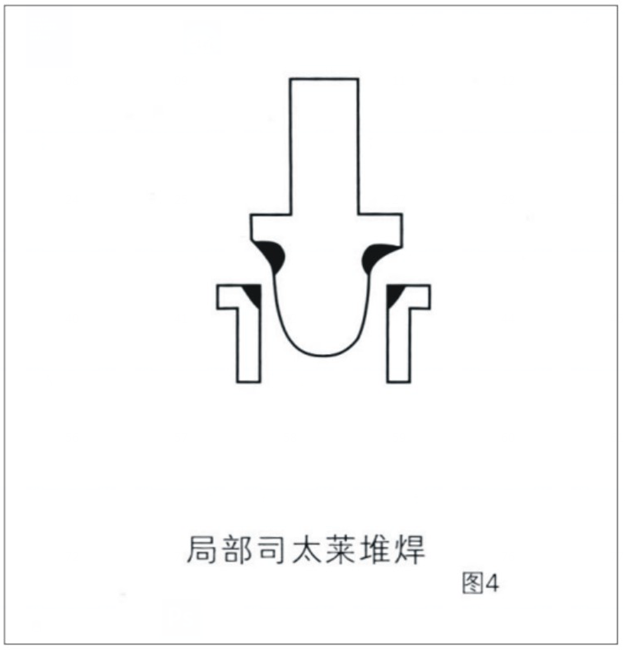

　　 司太莱堆焊分全面堆焊和密封面局部堆焊两种方法。实际上，究竞要采用哪一种堆焊方式，要视流体的压力、温度及流体是否含颗粒而定。因此，没有一个规定的标准，而要根据装置的全面设计来决定。
